當前位置：首頁 >> 離心泵
>> 臥式離心泵 >> IH型臥式化工離心泵 更新時間 2024-12-22 0:05:09
臥式離心泵
| IH型臥式化工離心泵 |
 |
產品名稱： | IH型臥式化工離心泵 | |||||
| 型號： | IH | ||||||
| 流量： | 6.3-400m3/h | ||||||
| 揚程： | 5-125m | ||||||
| 功率： | 0.55-75KW | ||||||
|
|||||||
| 您正在瀏覽：【IH型臥式化工離心泵】 | |||||||
IH型臥式化工離心泵詳細介紹
IH型臥式化工離心泵產品概述：
IH型臥式化工離心泵是單級單吸(軸向吸入)懸臂式離心泵，供輸送不含固體顆粒具有腐蝕性、粘度類似水的液體。其標記、額定性能和尺寸等效采用標準ISO2858，具有性能范圍廣、效率高、“三化”水平高和維修方便等特點，其效率比F型泵平均提高5%，是國家推廣的節能產品。IH型臥式化工離心泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置，可輸送介質溫度為-20℃-300℃。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。
IH型臥式化工離心泵產品特點：
1、高效節能：IH型臥式化工離心泵的效率比F型3～5%，是理想的節能產品；
2、軸封：軸封為填料或機械密封，兩種密封泵蓋可通用；
3、懸架部件：懸架部件采用通用化設計，通用化程度高，可靠性高。
4、材料：主要過流部件選用不銹鋼制造，可滿足不同介質的輸送，使用壽命長。
5、全密封軸：軸上采用密封墊和“O”型圈密封，確保軸不接觸介質，提高軸的壽命。采用通用化設計，通用化程度高。
IH型臥式化工離心泵型號說明：

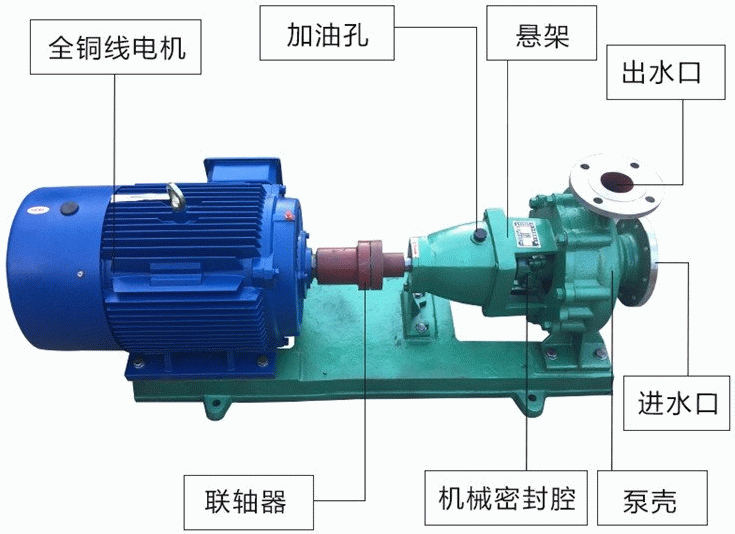

IH型臥式化工離心泵外形結構圖：

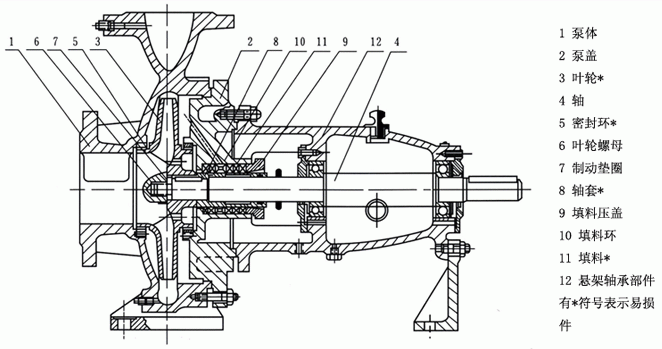

IH型臥式化工離心泵結構特點：
1、IH型臥式化工離心泵泵蓋通過止口固定在中間支架上，然后通過泵體與中間支架止口的聯接把泵蓋夾緊在中間，泵體是軸向吸入，徑向排出，腳支承式，可直接固定在底座上。
2、懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。
3、只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
2、懸架部件通過止口固定固定在中間支架上，并用懸架支架支撐在底座上。為拆卸方便，設計了加長聯軸器，檢修時可以不拆卸進出口聯接管路，泵體和電動機。
3、只需拆下聯軸器的中間聯接件，即可退出轉子部件進行檢修。這是國際上通用的一種結構形式。
4、IH型臥式化工離心泵的旋轉方向：泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。
型 號 |
進口←
mm |
出口→
mm |
流量
(m 3 /h) |
揚程
(m) |
配用電機
|
葉輪直徑 mm
|
|
型號
|
功率(KW)
|
||||||
IH50-32-125
|
50
|
32
|
12.5
|
20
|
Y90L-2
|
2.2
|
125
|
IH50-32-125
|
50
|
32
|
6.3
|
5
|
Y801-4
|
0.55
|
125
|
IH50-32-160
|
50
|
32
|
12.5
|
32
|
Y100L-2
|
3
|
160
|
IH50-32-160
|
50
|
32
|
6.3
|
8
|
Y801-4
|
0.55
|
160
|
IH50-32-200
|
50
|
32
|
12.5
|
50
|
Y132S 1 -2
|
5.5
|
200
|
IH50-32-200
|
50
|
32
|
6.3
|
12.5
|
Y802-4
|
0.75
|
200
|
IH50-32-250
|
50
|
32
|
12.5
|
80
|
Y160M 1 -2
|
11
|
250
|
IH50-32-250
|
50
|
32
|
6.3
|
20
|
Y90S-4
|
1.5
|
250
|
IH65-50-125
|
65
|
50
|
25
|
20
|
Y100L-2
|
3
|
125
|
IH65-50-125
|
65
|
50
|
12.5
|
50
|
Y901-4
|
0.55
|
160
|
IH65-50-160
|
65
|
50
|
25
|
32
|
Y132S 1 -2
|
0.5
|
160
|
IH65-50-160
|
65
|
50
|
12.5
|
5
|
Y802-4
|
0.75
|
200
|
IH65-40-200
|
65
|
40
|
25
|
50
|
Y132S 2 -2
|
7.5
|
200
|
IH65-40-200
|
64
|
40
|
12.5
|
12.5
|
Y90S-4
|
1.1
|
250
|
IH65-40-250
|
64
|
40
|
25
|
80
|
Y160M 2 -2
|
15
|
250
|
IH65-40-250
|
65
|
40
|
12.5
|
20
|
Y100L 1 -4
|
2.2
|
125
|
IH80-65-125
|
80
|
65
|
50
|
20
|
Y132S 1 -2
|
5.5
|
125
|
IH80-65-125
|
80
|
65
|
25
|
5
|
Y802-4
|
0.75
|
160
|
IH80-65-160
|
80
|
65
|
50
|
32
|
Y132S 2 -2
|
7.5
|
160
|
IH80-65-160
|
80
|
65
|
25
|
8
|
Y90L-4
|
1.5
|
200
|
IH80-50-200
|
80
|
50
|
50
|
50
|
Y160M 2 -2
|
15
|
200
|
IH80-50-200
|
80
|
50
|
25
|
12.5
|
Y100L 1 -4
|
2.2
|
250
|
IH80-50-250
|
80
|
50
|
50
|
80
|
Y180M-2
|
22
|
315
|
IH80-50-250
|
80
|
50
|
25
|
20
|
Y100L 2 -4
|
3
|
315
|
IH80-50-315
|
80
|
50
|
50
|
125
|
Y200L 2 -2
|
37
|
125
|
IH80-50-315
|
80
|
50
|
25
|
32
|
Y132S-4 |
5.5
|
125
|
IH100-80-125
|
100
|
80
|
100
|
20
|
Y160M 1 -2
|
11
|
160
|
IH100-80-125
|
100
|
80
|
50
|
5
|
Y90L-4
|
1.5
|
160
|
IH100-80-160
|
100
|
80
|
100
|
32
|
Y160M 2 -2
|
15
|
200
|
IH100-80-160
|
100
|
80
|
50
|
8
|
Y100L 1 -4
|
2.2
|
200
|
IH100-65-200
|
100
|
65
|
100
|
50
|
Y180M-2
|
22
|
250
|
IH100-65-200
|
100
|
65
|
50
|
12.5
|
Y112M-4
|
4
|
250
|
IH100-65-250
|
100
|
65
|
100
|
80
|
Y200L 2 -4
|
37
|
315
|
IH100-65-250
|
100
|
65
|
50
|
20
|
Y132S-4
|
5.5
|
315
|
IH100-65-315
|
100
|
65
|
100
|
125
|
Y280S-2
|
75
|
200
|
IH100-65-315
|
100
|
65
|
50
|
32
|
Y160M-4
|
11
|
200
|
IH125-100-200
|
125
|
100
|
200
|
50
|
Y225M-2
|
45
|
250
|
IH125-100-200
|
125
|
100
|
100
|
12.5
|
Y132M-4
|
7.5
|
250
|
IH125-100-250
|
125
|
100
|
200
|
80
|
Y280S-2
|
75
|
315
|
IH125-100-250
|
125
|
100
|
100
|
20
|
Y160M-4
|
11
|
400
|
IH125-100-315
|
125
|
100
|
100
|
32
|
Y160L-4
|
15
|
250
|
IH125-100-400
|
125
|
100
|
100
|
50
|
Y200L-4
|
30
|
315
|
IH150-125-250
|
150
|
125
|
200
|
20
|
Y180M-4
|
18.5
|
250
|
IH150-125-315
|
150
|
125
|
200
|
32
|
Y200L-4
|
30
|
315
|
IH150-125-400
|
150
|
125
|
200
|
50
|
YB250M-4
|
55
|
400
|
IH200-150-250
|
200
|
150
|
400
|
20
|
YB225S-4
|
37
|
250
|
IH200-150-315
|
200
|
150
|
400
|
32
|
YB225M-4
|
45
|
315
|
IH200-150-400
|
200
|
150
|
400
|
50
|
YB280S-4
|
75
|
400
|
IH型臥式化工離心泵安裝尺寸圖：
IH型臥式化工離心泵安裝說明：
1、泵的安裝是否合理，對泵的正常運行和使用壽命有很重要的影響，所以安裝前必須仔細校正，不得草率，泵的外形及安裝尺寸，詳見困5和表4。
2、必須保證泵在工作時不超過其允許汽蝕余量。泵的吸上高度《或倒灌高度）必須根據泵的汽蝕余量特性，管路阻力損失特性及高溫水的吸入液面壓力來確定。
泵吸上使用情況下，應在吸入管路上裝上底閥，并在出口管路上設置壤液螺孔或閥門，以供起動前灌泵之用。
泵倒灌使用情況下，應在吸入管路上裝上閥門和過濾器，以免雜物進入。
3、吸入和吐出管路應該另有支架，不能用泵作支承。
4、安裝泵的地點，應便于巡回檢查和檢修。
5、安裝順序
①、將機組放在埋有地腳螺栓的基礎上，在底座和基礎之間放置成對的楔墊作找正之用。
②、松開聯軸器。用水平儀分別放在泵軸或底座上，通過調整禊墊，找正機組的水平后，適當擰緊地腳螺栓，以防走動。
③、用混凝土灌注底座和地腳螺檢孔。
④、待混凝土干涸后，應擰緊地腳螺栓，^并重新檢查泵軸的氷平度。
⑤、在接好管路及確定原動機轉動方向以后，接上聯軸器，再核對一遍軸的同心度，測量聯軸器的外園上下，左右的差異不得超過0.1mm,兩聯軸器端面間隙，在一周內最大和最小的間咪差不得超過0.3mm.
⑥、在機組實際運行3 — 4小時后作最后檢查，如無不良現象，則認為安裝合格。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【IH型臥式化工離心泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
