潛水混流泵
| QH型潛水混流泵 |
 |
產品名稱： | QH型潛水混流泵 | |||||
| 型號： | QH | ||||||
| 流量： | 200-15000m3/h | ||||||
| 揚程： | 2-25m | ||||||
| 功率： | 11-1200kw | ||||||
|
|||||||
| 您正在瀏覽：【QH型潛水混流泵】 | |||||||
QH型潛水混流泵詳細介紹
QH型潛水混流泵產品概述：

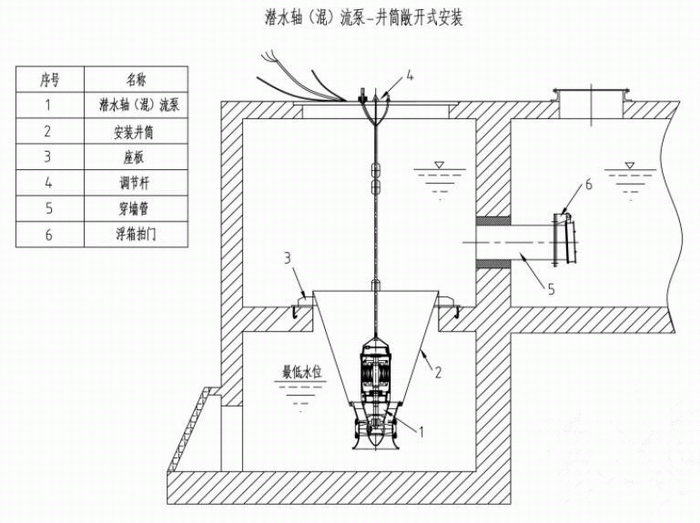

QH型潛水混流泵主要特點是大流量、低揚程、效率高。驅動水泵的電動機為干式全封閉潛水三項異步電動機，水泵與電動機同軸一體，可長期潛入水下運行。由于水泵與電機一體，同時潛入水中，不但安裝方便、快速，還可以大大簡化泵站的土建件結構，減少安裝占地面積，節約泵站土建工程造價。可采用多種安裝方式，主要用于農田排灌、船塢升降水位、城市給排水、防洪和市政、水利工程等工況。尤其適用于解決水位漲落大的沿江、湖泊地區站防洪問題。
QH型潛水混流泵產品優點：
1、QH型潛水混流泵是傳統的分體式機組的更新?lián)Q代產品，驅動水泵的電動機時干式全封閉潛水三項異步電動機，該機組水泵與電動機同軸一體，可長期潛入水下運行，具有一系列傳統機組無可比擬的優點。
2、由于水泵與電機一體，同時潛入水中，無需再安裝現場盡享耗工，耗時的機、泵軸線對中的裝配工序，現場安裝方便、快速。
3、由于電泵潛入水中運行可以大大簡化泵站的土建件結構，減少安裝占地面積，節約泵站土建工程總造價的30%-40%。電泵潛入水中運行，噪音低，電機冷卻條件好，泵站內無高溫，無噪音干擾，改善了泵站的工作環境。
4、同時，可按要求建設全地下泵站，保持地面的環境風貌。操作方面，靈活，可隨時開啟和關閉機組，無需再開機前潤滑水泵的橡膠軸承，易于實現遙控和自動控制。機組拽拆方便，易于維修。采用該機組是解決水位漲落大的沿江。湖泊地區站防洪問題最徹底的方法，省去了泵與電機間的長軸，提高了運行安全可靠性。
QH型潛水混流泵型號說明：

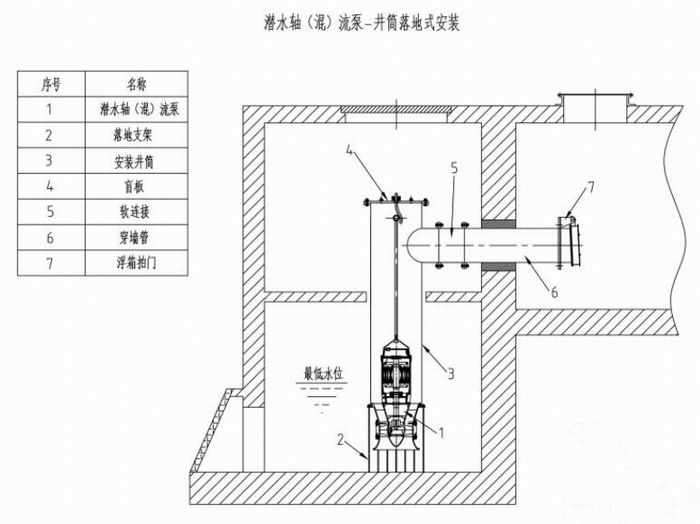

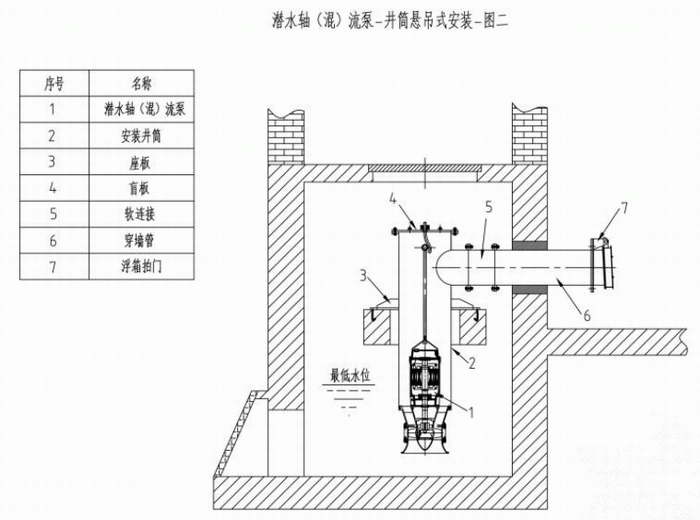

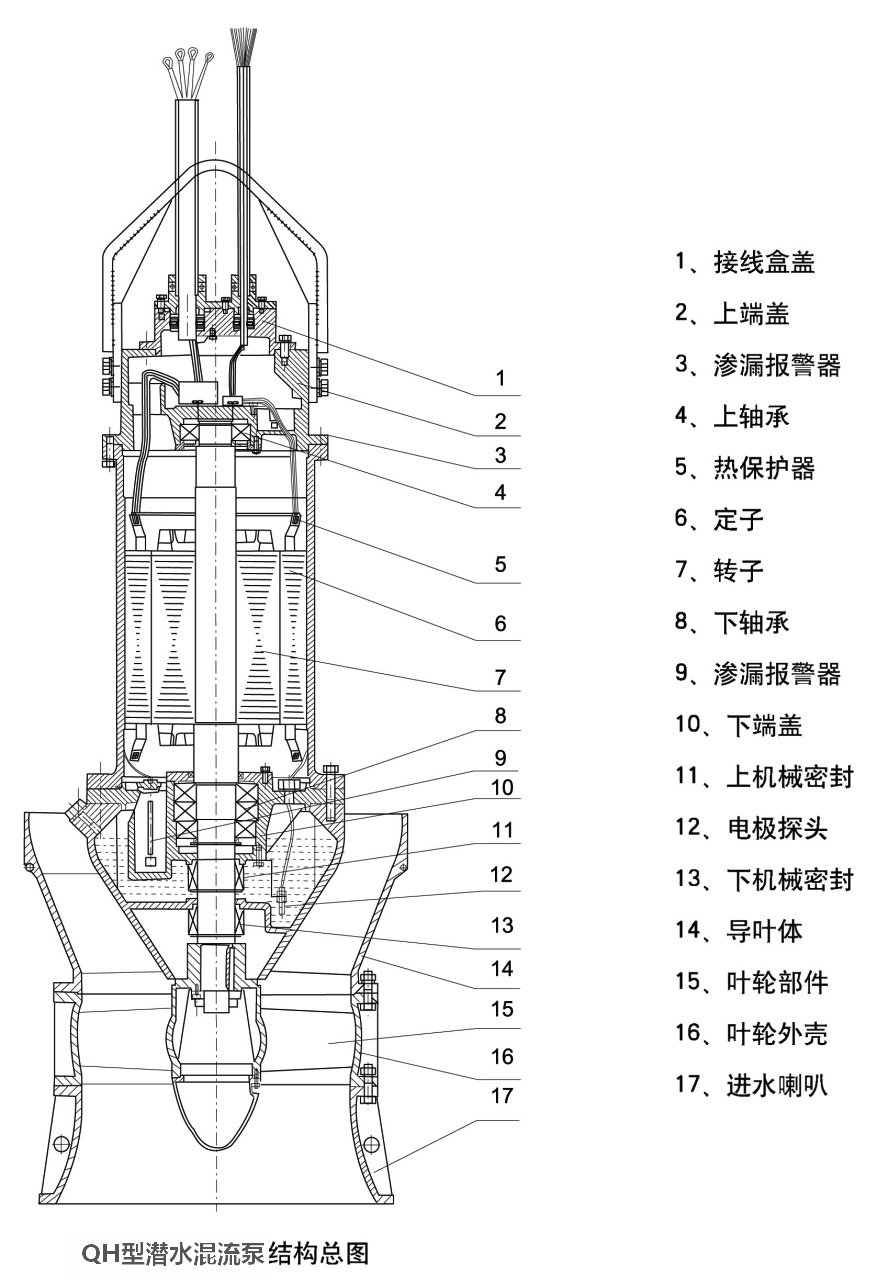

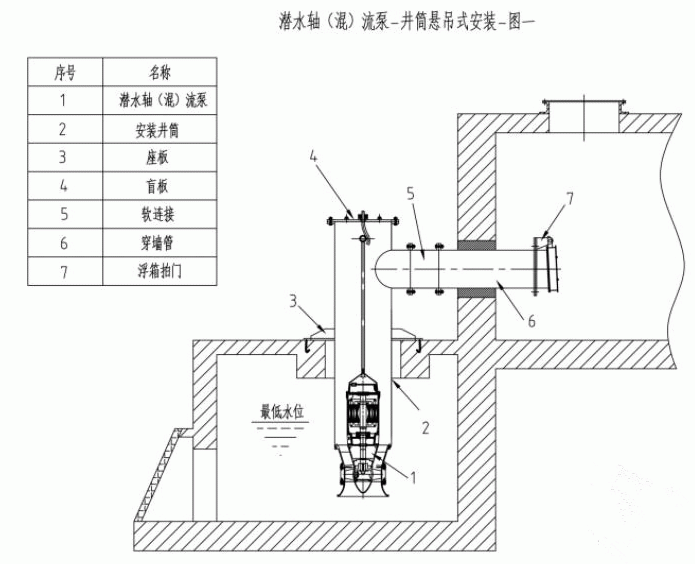

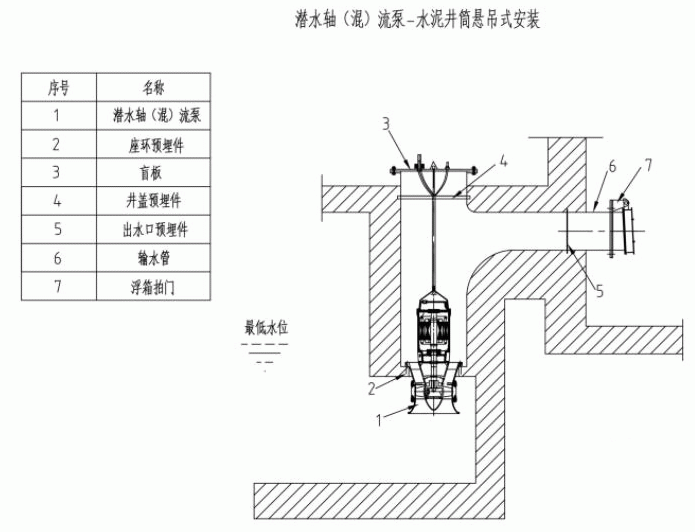

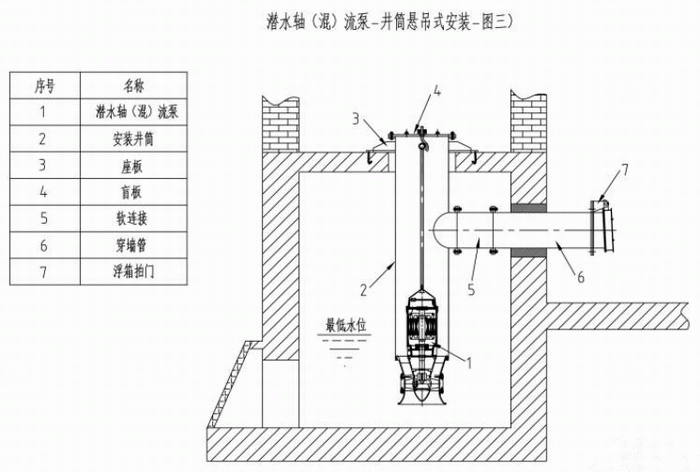

QH型潛水混流泵外形結構圖：
QH型潛水混流泵結構說明：
1、葉輪：葉輪采用目前先進的水力模型換算所得，性能優良、穩定、成熟。選擇較小的nD值，汽蝕性能好，確保運行平穩。綜合技術指標達到同類產品先進水平。
2、機械密封：傳統潛水電泵在葉輪與電機室之間只有一個油室，雙密封室就是在油室與葉輪之間增加了一個空氣緩沖密封室，即雙密封室結構。油室中是兩個獨立的機封，葉輪處還有一道機械密封，總共有三套機械密封。這樣當水由葉輪后的機封進入空氣緩沖室時，水就沉積在緩沖室的低處，水無法進入油室，這就實現了水與電機室的完全隔離，保護了電機腔中的干燥環境，保護了油室中的軸承工作環境，極大地提高了產品可靠性。
3、防抬機與防反轉裝置：機組啟動瞬間，潛水電泵電機起動力矩的反作用力矩，常常會使機組整體向相反方向旋轉，對于低壓潛水泵，防反轉裝置能解決這種問題。對于較大型的潛水泵，由于作用力大，正常啟動都往往能使機組抬起來。把以設計有全密封的防抬機、防反轉裝置，而且使電纜完全與水隔離，即使長期使用后橡膠老化也不會泄漏。還配有滲漏積液排除裝置，保持全密封裝置中的干燥。
2、機械密封：傳統潛水電泵在葉輪與電機室之間只有一個油室，雙密封室就是在油室與葉輪之間增加了一個空氣緩沖密封室，即雙密封室結構。油室中是兩個獨立的機封，葉輪處還有一道機械密封，總共有三套機械密封。這樣當水由葉輪后的機封進入空氣緩沖室時，水就沉積在緩沖室的低處，水無法進入油室，這就實現了水與電機室的完全隔離，保護了電機腔中的干燥環境，保護了油室中的軸承工作環境，極大地提高了產品可靠性。
3、防抬機與防反轉裝置：機組啟動瞬間，潛水電泵電機起動力矩的反作用力矩，常常會使機組整體向相反方向旋轉，對于低壓潛水泵，防反轉裝置能解決這種問題。對于較大型的潛水泵，由于作用力大，正常啟動都往往能使機組抬起來。把以設計有全密封的防抬機、防反轉裝置，而且使電纜完全與水隔離，即使長期使用后橡膠老化也不會泄漏。還配有滲漏積液排除裝置，保持全密封裝置中的干燥。
4、軸承：軸承采用滾動軸承，能夠承受所有的軸向和徑向負荷，并完全與泵輸送的介質分開。在大型潛水電泵的軸承結構設計時，采取短圓柱滾子軸承不承受徑向力，潛水電泵的軸向力由推力軸承來承受，用球軸承來防止軸向竄動的方案，并設置有軸承測溫元件，保證電泵的穩定安全運行。
5、電機：高性鼠籠式感應電機，特別為潛水泵設計制造，符合GB755標準。電動機的功率等級符合IEC標準，外殼防護等級IP68，額定電壓可分別按380V， 660V、3KV、6KV、10KV制造，額定頻率為50Hz，工作制為SI，絕緣等級為F級，采用VPI真空壓力浸漬工藝，具有很好的機械性能和可靠的防水性能。
6、冷卻：潛水電泵潛入水中運行，其電機外殼直接將熱量傳到周圍介質中，熱量被周圍的水流帶走。大功率高壓電泵電機，采用內風道散熱技術，使得三相繞組溫升低、溫度場分布均勻。7、監測裝置：潛水泵裝有多道保護裝置，可把引線引至電控箱。保護裝置有：過載、缺相、泄漏、超溫、溫度、浸水保護等（視泵的結構不同而有差別）。
5、電機：高性鼠籠式感應電機，特別為潛水泵設計制造，符合GB755標準。電動機的功率等級符合IEC標準，外殼防護等級IP68，額定電壓可分別按380V， 660V、3KV、6KV、10KV制造，額定頻率為50Hz，工作制為SI，絕緣等級為F級，采用VPI真空壓力浸漬工藝，具有很好的機械性能和可靠的防水性能。
6、冷卻：潛水電泵潛入水中運行，其電機外殼直接將熱量傳到周圍介質中，熱量被周圍的水流帶走。大功率高壓電泵電機，采用內風道散熱技術，使得三相繞組溫升低、溫度場分布均勻。7、監測裝置：潛水泵裝有多道保護裝置，可把引線引至電控箱。保護裝置有：過載、缺相、泄漏、超溫、溫度、浸水保護等（視泵的結構不同而有差別）。

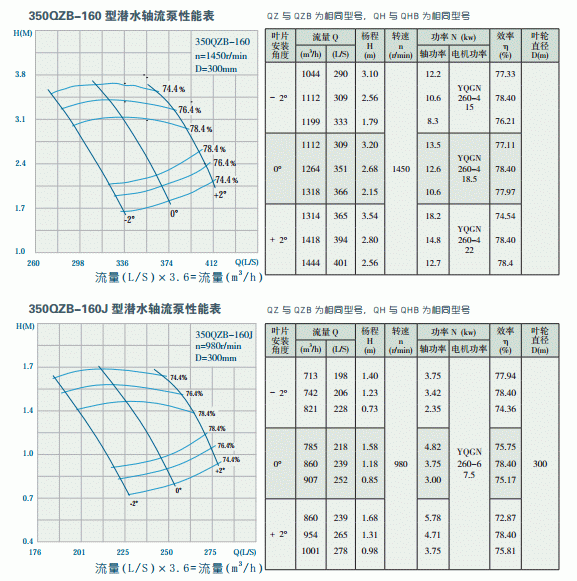

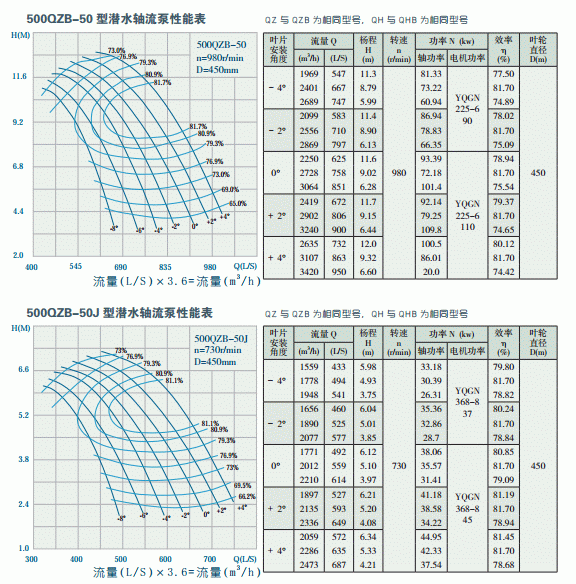

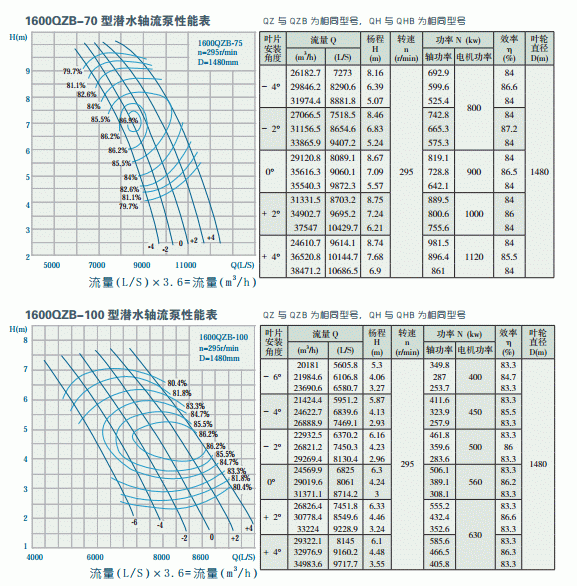

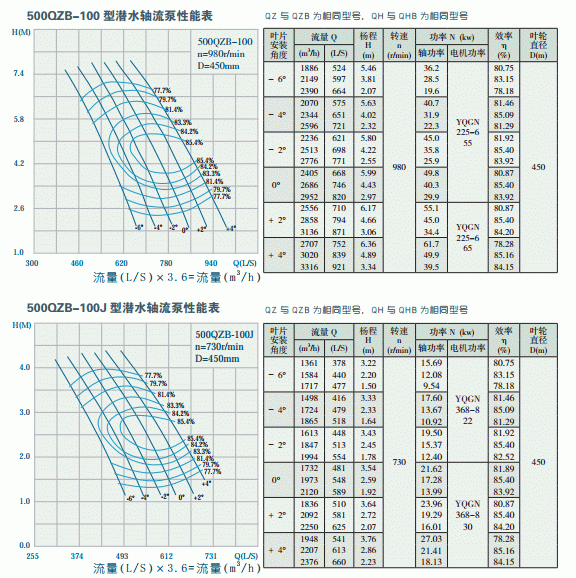

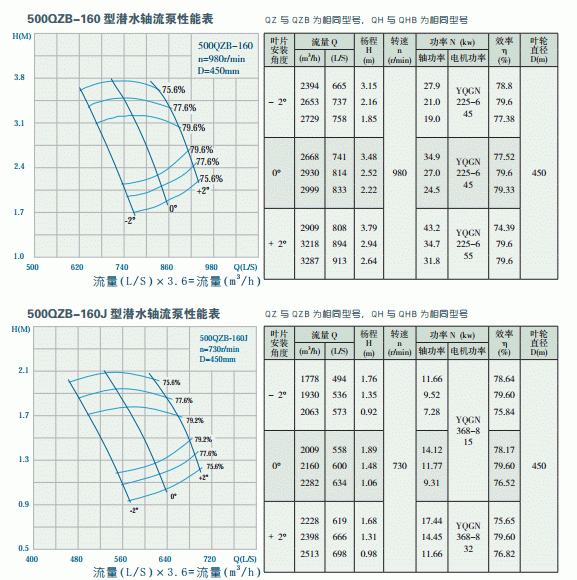

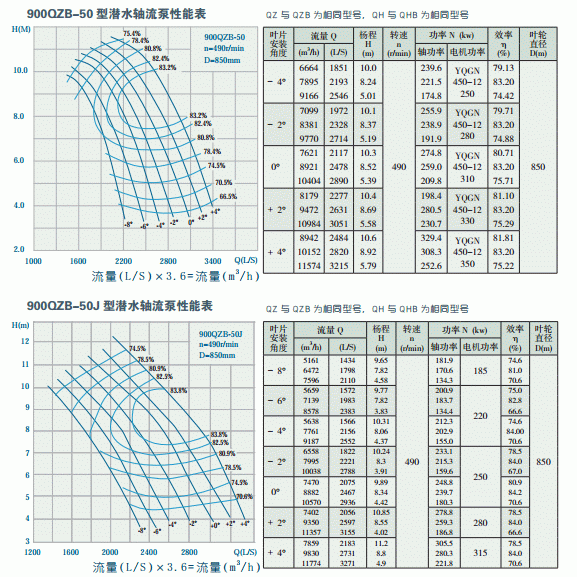

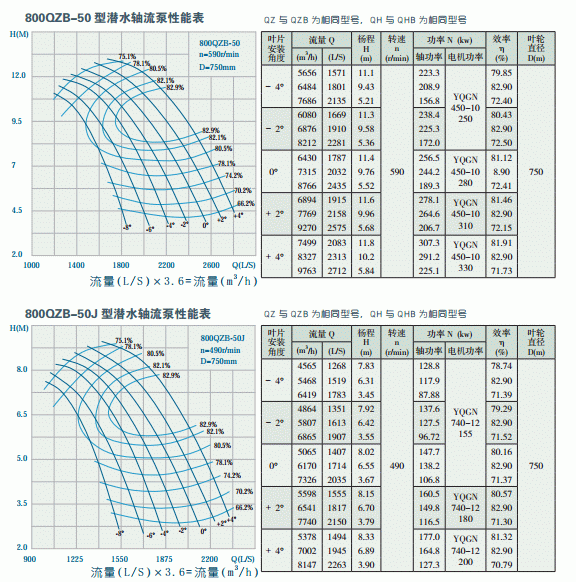

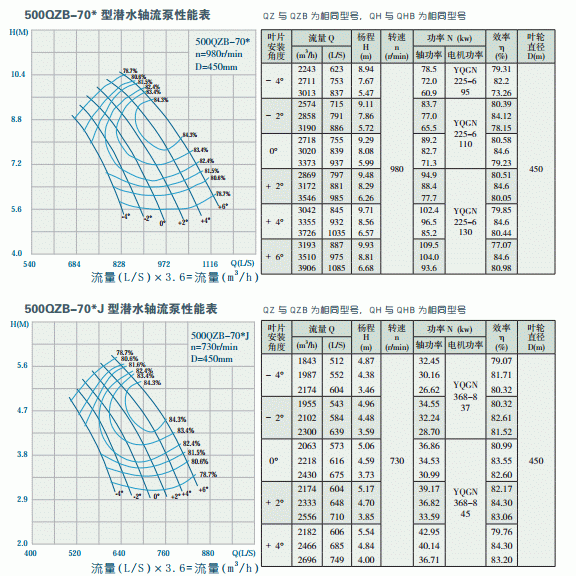

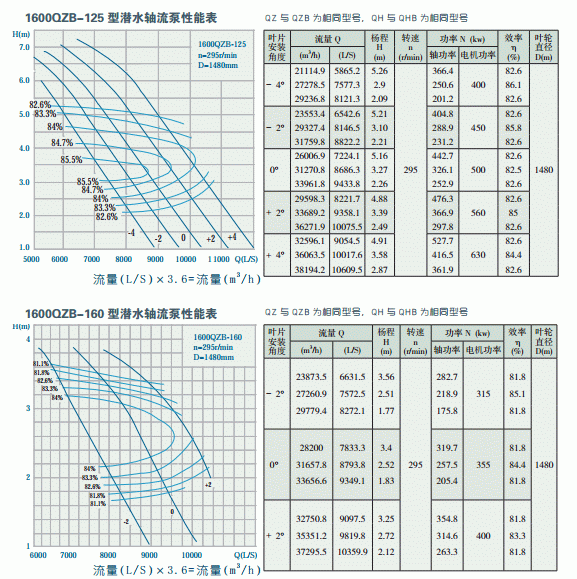

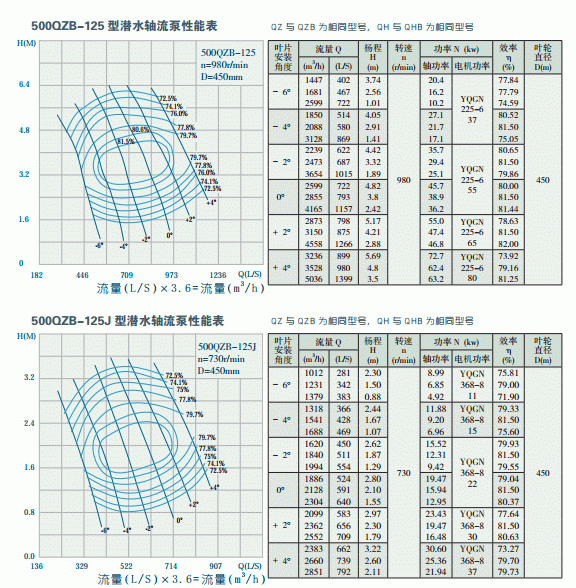

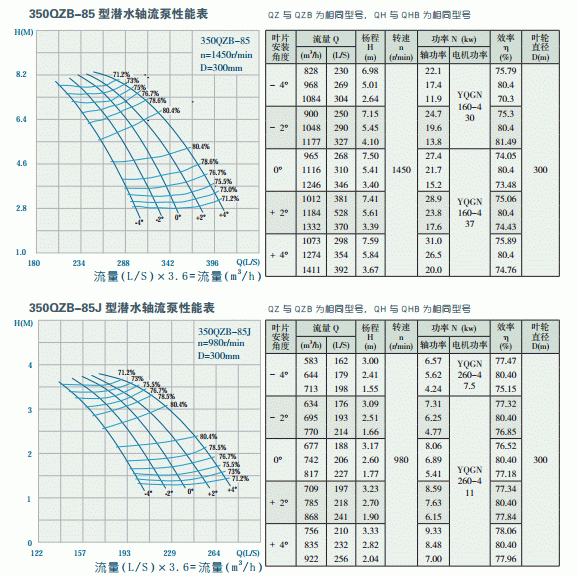

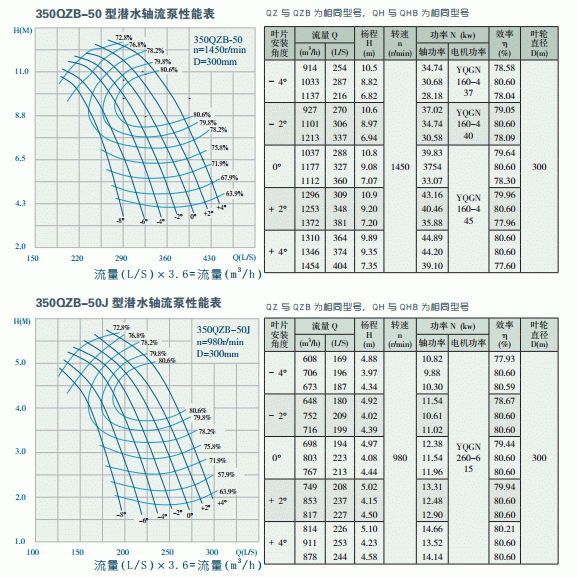

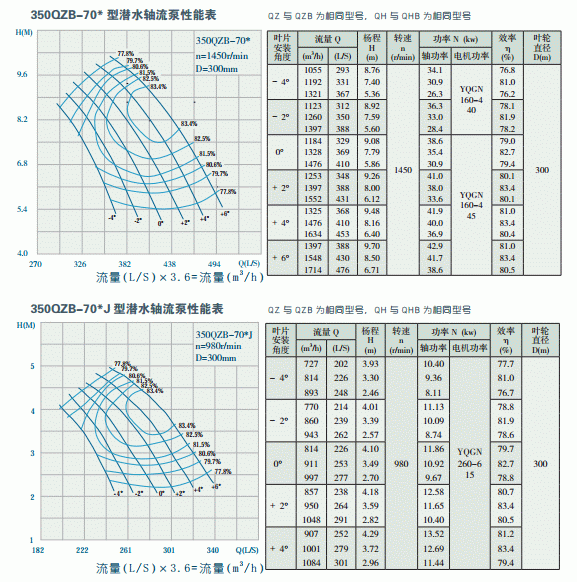

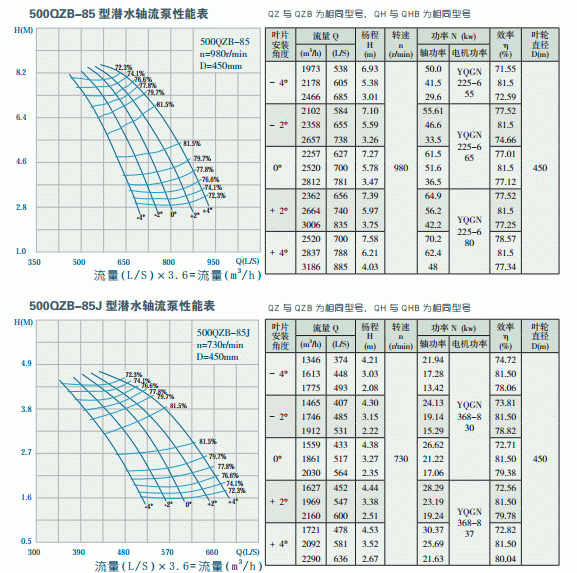

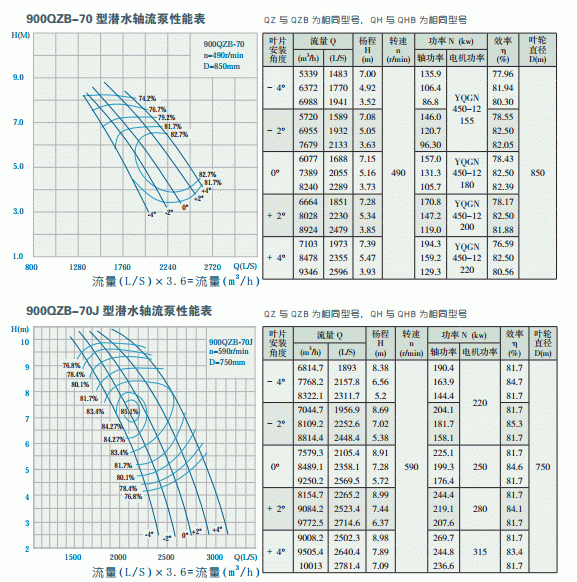

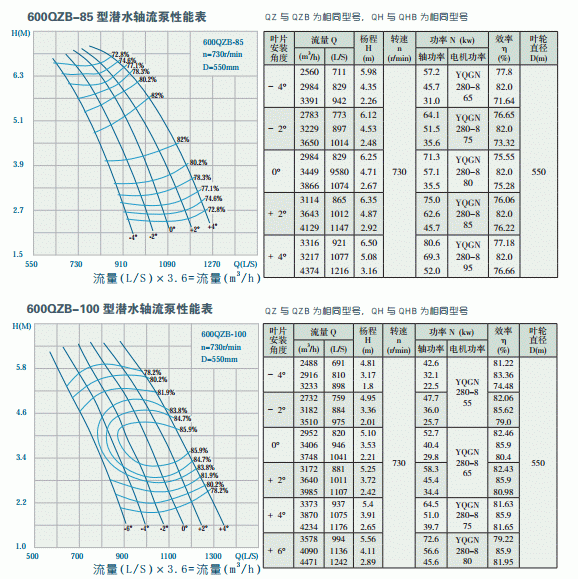

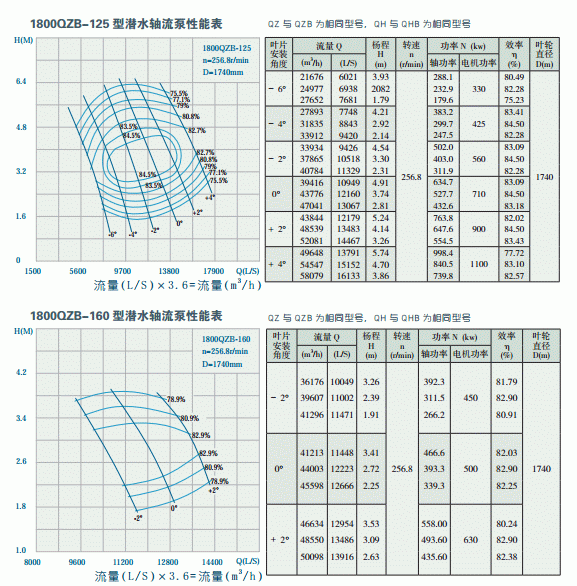

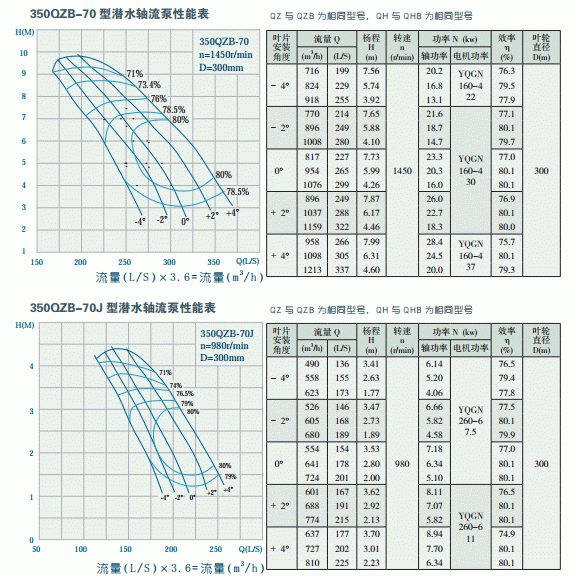

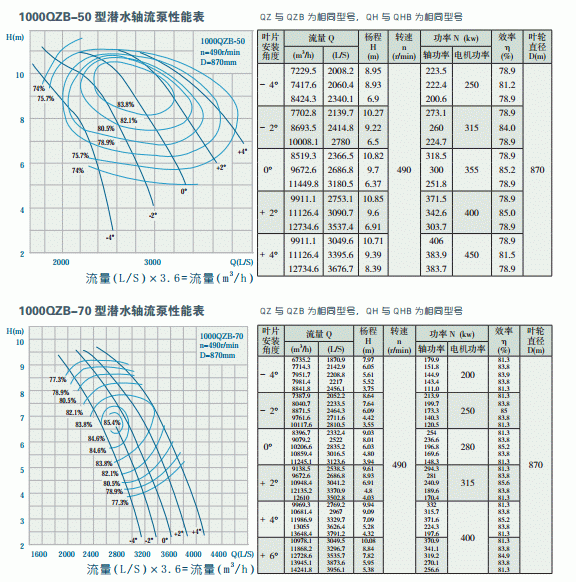

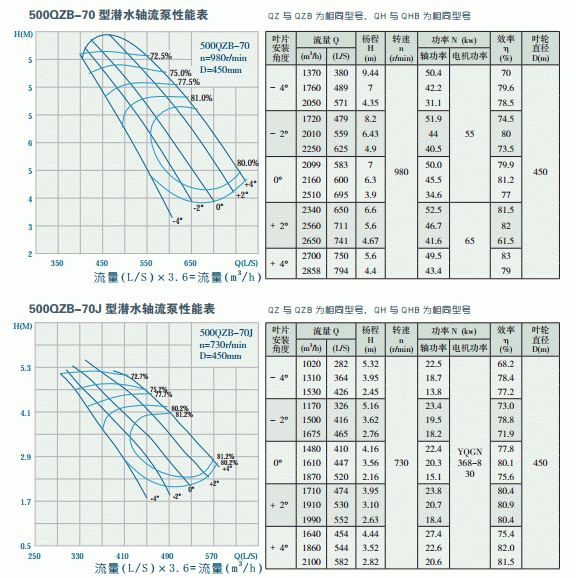

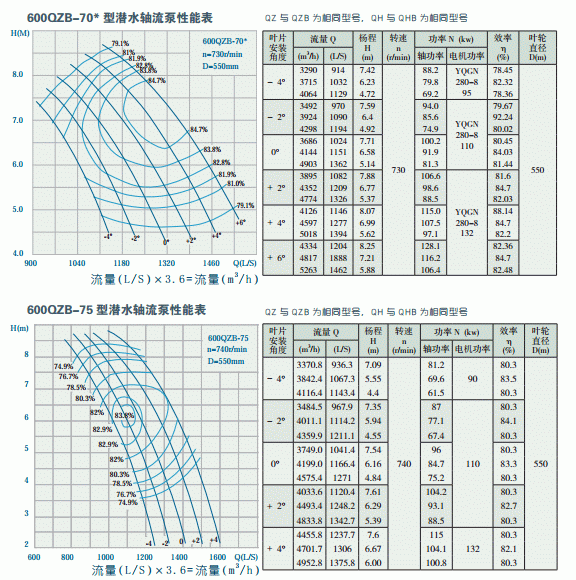

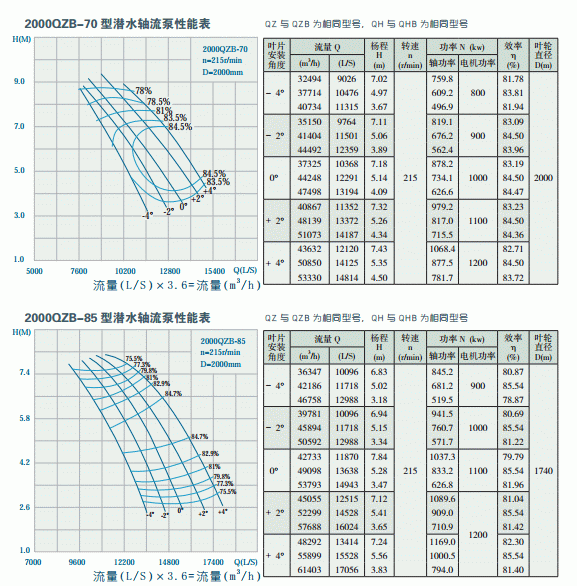

QH型潛水混流泵性能參數表：
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【QH型潛水混流泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
