當前位置：首頁 >> 排污泵
>> 臥式排污泵 >> ZW型臥式自吸排污泵 更新時間 2024-12-22 0:05:29
臥式排污泵
| ZW型臥式自吸排污泵 |
 |
產品名稱： | ZW型臥式自吸排污泵 | |||||
| 型號： | ZW | ||||||
| 流量： | 8-800m3/h | ||||||
| 揚程： | 15-80m | ||||||
| 功率： | 1.5-55KW | ||||||
|
|||||||
| 您正在瀏覽：【ZW型臥式自吸排污泵】 | |||||||
ZW型臥式自吸排污泵詳細介紹
ZW型臥式自吸排污泵產品概述：
ZW型臥式自吸排污泵，是我公司根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的新型自吸排污泵。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，很少維修，性能達到國際先進水平，具有廣闊的應用市場和發展前。自吸污水泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
ZW型臥式自吸排污泵使用條件：
1、ZW型臥式自吸排污泵環境溫度≤50℃，介質溫度≤80℃，特殊要求可達200℃。
1、ZW型臥式自吸排污泵環境溫度≤50℃，介質溫度≤80℃，特殊要求可達200℃。
2、ZW型臥式自吸排污泵介質PH值鑄鐵材質為6--9級，不銹鋼為2-13。
3、ZW型臥式自吸排污泵介質重度不超過1240千克/m3。
4、ZW型臥式自吸排污泵高度不能超過規定值4.5-5.5米，吸入管長度為≤10米。
5、ZW型臥式自吸排污泵通過能力，懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。

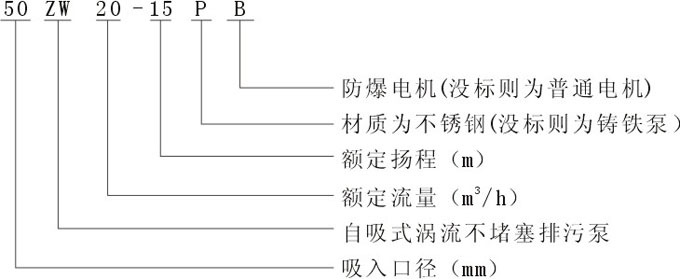

ZW型臥式自吸排污泵型號說明：

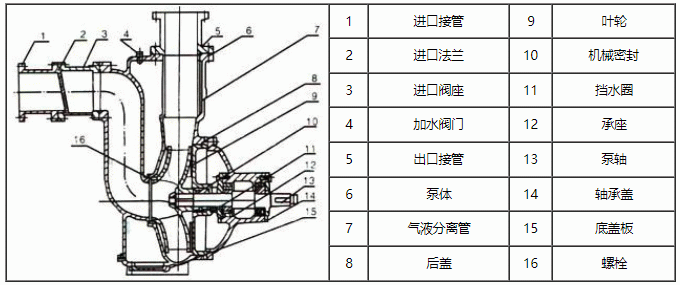

ZW型臥式自吸排污泵外形結構圖：
5、ZW型臥式自吸排污泵通過能力，懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。
ZW型臥式自吸排污泵型號說明：
ZW型臥式自吸排污泵外形結構圖：
ZW型臥式自吸排污泵工作原理：
ZW型無堵塞自吸排污泵，主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見上圖。其工作原理，泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。第二次工作時泵吸入口處裝有單向逆止閥，因此不需再加儲水即可起動。

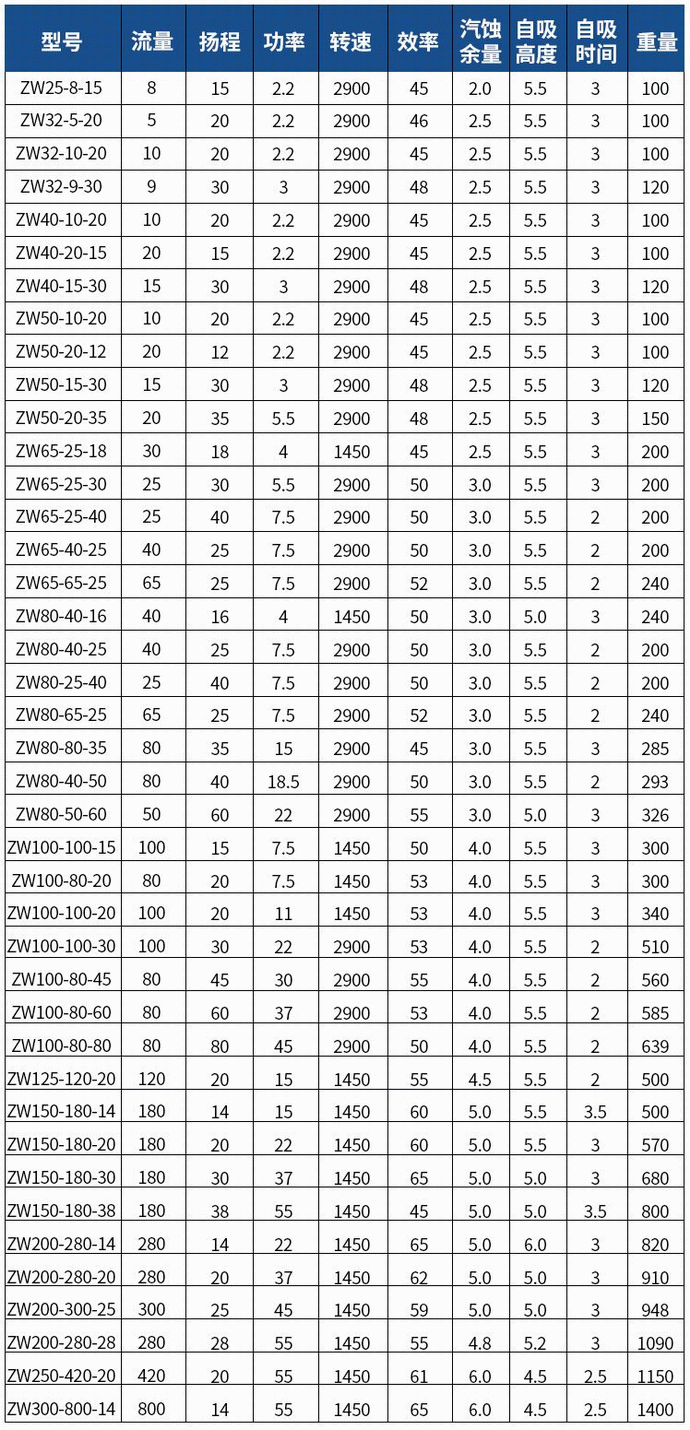

ZW型臥式自吸排污泵性能參數表：

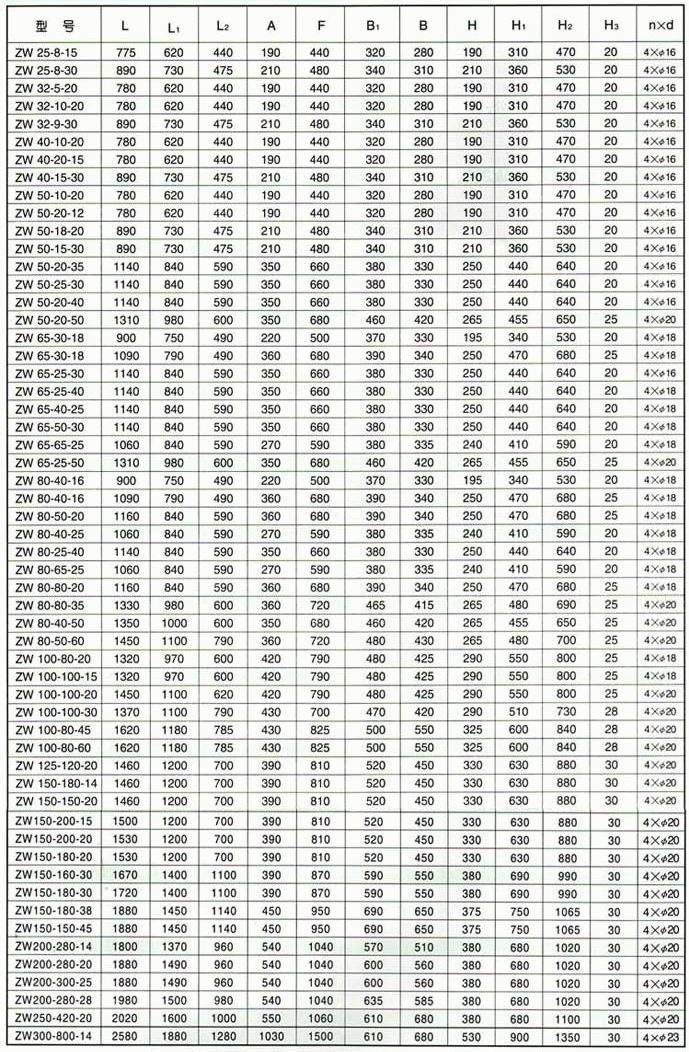

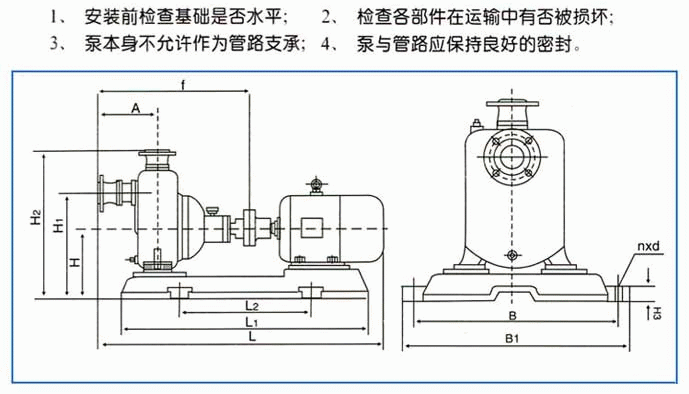

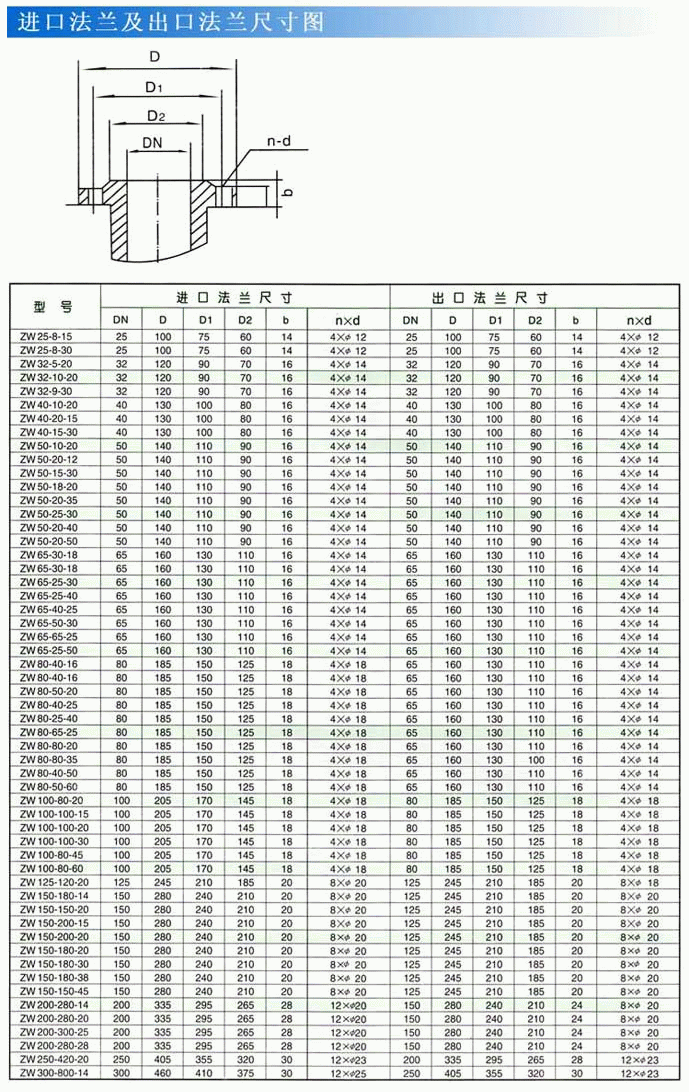

ZW型臥式自吸排污泵外形連接尺寸：
ZW型無堵塞自吸排污泵使用注意事項：
1、吸入管路越短越好，長不超過10M。
2、此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。
3、自吸泵第一次使用，仍需將泵腔灌滿水。
4、常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
5、此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
6、環境溫度≤45℃，介質溫度≤60℃。
7、介質PH值鑄鐵泵為6～9，不銹鋼自吸泵為1～14。
8、通過顆粒大直徑為自吸泵口徑的60%，纖維長度為口徑的5倍。
9、介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
提示：本文中所有文字、數據、圖片均只適用于參考，需要了解更詳細的【ZW型臥式自吸排污泵】參數、選型、價格等請聯系我們，我們將竭誠為您服務！
