單級雙吸泵
| S、SH型單級雙吸泵 |
 |
產品名稱： | S、SH型單級雙吸泵 | |||||
| 型號： | S、SH型 | ||||||
| 流量： | 72-5500m3/h | ||||||
| 揚程： | 10-100m | ||||||
| 功率： | 18.5-1600KW | ||||||
|
|||||||
| 您正在瀏覽：【S、SH型單級雙吸泵】 | |||||||
S、SH型單級雙吸泵詳細介紹
S、SH型單級雙吸泵產品概述：
S型泵是取代Sh型單級雙吸、臥式中開離心泵，供輸送清水及物理化學性質類似于水的液體（液體溫度不超過80℃）。適合工廠、礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。SM、SF、SY型泵均是在S型泵基礎上通過改變材質、密封、結構等措施而形成的分別適應于輸送多泥砂水質或有耐磨要求、耐腐蝕要求或油類等介質。
S、SH型單級雙吸泵結構特點：
1、S型泵的吸入口與吐出口均在水泵軸心線下方，與軸線垂直呈水平方向，泵殼中開，檢修時無需拆卸進水、排出管路及電動機（或其他動機）。從驅動端向泵的方向看，水泵均為順時針?lè)较蛐D(zhuǎn)，根據需要也可生產為逆時針?lè)较蛐D(zhuǎn)，訂貨時應特殊提出。
2、S型泵的主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。
3、葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整。葉輪的軸向力利用其葉片的對稱布置達到平衡，殘余軸向力則由軸端的軸承承受。
4、泵軸由兩個單列向心球軸承或四個向心推力球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油或稀油潤滑。
5、水泵通過彈性套柱銷聯軸器由電動機直接驅動。
6、軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣進入泵內，在填料之間裝有填料環，水泵工作時少量高壓水通過泵蓋中開面上的梯形凹槽或外部的不封管部件流入填料腔，起水封作用。
S、SH型單級雙吸泵外形結構圖：
S、SH型單級雙吸泵零件材料：
S、SH型單級雙吸泵性能參數表：
S、SH型單級雙吸泵故障與排除：

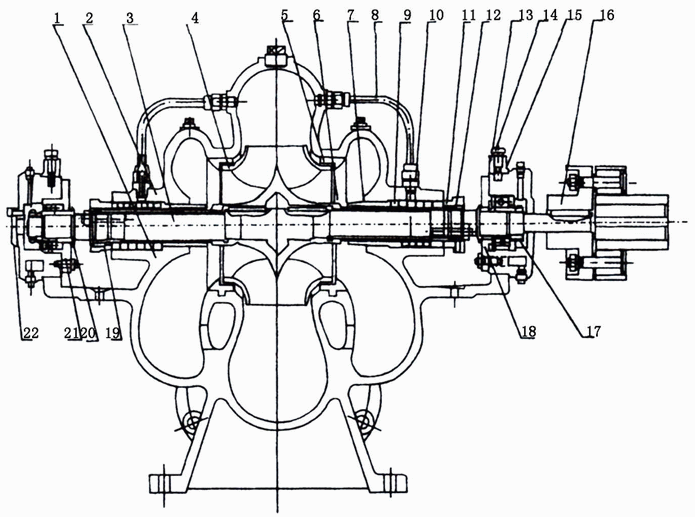

S、SH型單級雙吸泵外形結構圖：
S、SH型單級雙吸泵零件材料：
序號 |
名稱 |
序號 |
名稱 |
1 |
泵體 |
12 |
軸套螺母（右） |
2 |
泵蓋 |
13 |
軸承體 |
3 |
泵軸 |
14 |
固定螺栓 |
4 |
葉輪 |
15 |
軸承體壓蓋 |
5 |
雙吸密封環 |
16 |
聯軸器部件 |
6 |
軸套 |
17 |
圓螺母 |
7 |
填料套 |
18 |
軸承蓋（甲） |
8 |
水封管 |
19 |
軸套螺母（左） |
9 |
填料 |
20 |
軸承擋圈 |
10 |
填料環 |
21 |
軸承蓋（乙） |
11 |
填料壓蓋 |
22 |
端蓋 |
S、SH型單級雙吸泵性能參數表：
| 型號 | 流量Q
(m3/h)
|
揚程H
(m)
|
轉速n
(r/min)
|
功率P(kw) | 效率n
(%)
|
汽蝕余量
(NPSH)r(m)
|
|
| 軸功率 | 電機功率 | ||||||
| 100S90 | 80 | 90 | 2950 | 30.1 | 37 | 65 | 2.5 |
| 100S90A | 72 | 75 | 2950 | 23 | 30 | 64 | 2.5 |
| 150S100 | 160 | 100 | 2950 | 59.8 | 75 | 73 | 3.5 |
| 150S78 | 160 | 78 | 2950 | 45 | 55 | 75.5 | 3.7 |
| 150S78A | 144 | 62 | 2950 | 33.4 | 45 | 72.6 | 3.7 |
| 150S50 | 160 | 50 | 2950 | 27.3 | 37 | 80.4 | 3.9 |
| 150S50A | 144 | 40 | 2950 | 20.0 | 30 | 75.5 | 3.9 |
| 150S50B | 133 | 36 | 2950 | 18.0 | 22 | 72.5 | 3.9 |
| 200S95 | 280 | 95 | 2950 | 91.4 | 132 | 79.2 | 5.3 |
| 200S95A | 270 | 85 | 2950 | 83.3 | 110 | 75 | 5.3 |
| 200S95B | 260 | 75 | 2950 | 73.8 | 90 | 72 | 5.3 |
| 200S63 | 280 | 63 | 2950 | 58.3 | 75 | 82.7 | 5.8 |
| 200S63A | 270 | 46 | 2950 | 45.1 | 55 | 75 | 5.8 |
| 200S42 | 280 | 42 | 2950 | 38.1 | 45 | 84.2 | 6 |
| 200S42A | 270 | 36 | 2950 | 33.1 | 37 | 80 | 6 |
| 250S65 | 485 | 65 | 1450 | 109.2 | 132 | 78.6 | 3.1 |
| 250S65A | 420 | 48 | 1450 | 88.5 | 90 | 77.7 | 3.1 |
| 250S39 | 485 | 39 | 1450 | 61.5 | 75 | 83.6 | 3.2 |
| 250S39A | 468 | 30 | 1450 | 48.4 | 55 | 79 | 3.2 |
| 250S24 | 485 | 24 | 1450 | 36.9 | 45 | 85.8 | 3.5 |
| 250S24A | 414 | 20 | 1450 | 27.2 | 37 | 83.3 | 3.5 |
| 250S14 | 485 | 14 | 1450 | 21.5 | 30 | 85.8 | 3.8 |
| 250S14A | 432 | 11 | 1450 | 15.2 | 18.5 | 82.7 | 3.8 |
| 300S90 | 790 | 90 | 1450 | 243 | 320 | 79.6 | 4.2 |
| 300S90A | 756 | 78 | 1450 | 216.4 | 280 | 74.2 | 4.2 |
| 300S90B | 720 | 67 | 1450 | 180 | 220 | 73 | 4.2 |
| 300S58 | 790 | 58 | 1450 | 147.9 | 200 | 84.2 | 4.4 |
| 300S58A | 720 | 49 | 1450 | 118.0 | 160 | 82.5 | 4.4 |
| 300S58B | 684 | 43 | 1450 | 100 | 132 | 80 | 4.4 |
| 300S32 | 790 | 32 | 1450 | 79 | 90 | 86.8 | 4.6 |
| 300S32A | 720 | 26 | 1450 | 60.7 | 75 | 84 | 4.6 |
| 300S19 | 790 | 19 | 1450 | 47.1 | 55 | 86.8 | 5.2 |
| 300S19A | 720 | 16 | 1450 | 39.2 | 45 | 80 | 5.2 |
| 300S12 | 790 | 12 | 1450 | 30.4 | 37 | 84.8 | 5.5 |
| 300S12A | 684 | 10 | 1450 | 23.9 | 30 | 78.4 | 5.5 |
| 350S125 | 1260 | 125 | 1450 | 533 | 680 | 80.5 | 5.4 |
| 350S125A | 1181 | 112 | 1450 | 461 | 570 | 78.2 | 5.4 |
| 350S125B | 1098 | 96 | 1450 | 373 | 500 | 77 | 5.4 |
| 350S75 | 1260 | 75 | 1450 | 303 | 360 | 85.2 | 5.8 |
| 350S75A | 1170 | 65 | 1450 | 244.4 | 280 | 84.2 | 5.8 |
| 350S75B | 1080 | 55 | 1450 | 196.3 | 220 | 82.4 | 5.8 |
| 350S44 | 1260 | 44 | 1450 | 172.5 | 220 | 87.5 | 6.3 |
| 350S44A | 1116 | 36 | 1450 | 129.5 | 160 | 84.5 | 6.3 |
| 350S26 | 1260 | 26 | 1450 | 102 | 132 | 87.5 | 6.7 |
| 350S26A | 1116 | 21 | 1450 | 76.9 | 90 | 83.4 | 6.7 |
| 350S16 | 1260 | 16 | 1450 | 64.4 | 75 | 85.4 | 7.1 |
| 350S16A | 1044 | 13 | 1450 | 47 | 55 | 78.3 | 7.1 |
| 400S90 | 1620 | 90 | 1450 | 473 | 560 | 84 | 6.2 |
| 400S90A | 1460 | 73 | 1450 | 345 | 450 | 84 | 6.2 |
| 400S90B | 1300 | 58 | 1450 | 245 | 315 | 84 | 6.2 |
| 400S40 | 1080 | 40 | 970 | 140 | 185 | 85 | 5.1 |
| 400S40A | 1007 | 33 | 970 | 107 | 160 | 84.5 | 5.1 |
| 400S40B | 870 | 26 | 970 | 73.3 | 110 | 84 | 5.1 |
| 500S98 | 2020 | 98 | 970 | 678.1 | 800 | 79.5 | 4.1 |
| 500S98A | 1872 | 83 | 970 | 539 | 630 | 78.5 | 4.1 |
| 500S98B | 1746 | 74 | 970 | 450.1 | 560 | 78.7 | 4.1 |
| 500S59 | 2020 | 59 | 970 | 388.2 | 450 | 83.6 | 4.5 |
| 500S59A | 1872 | 49 | 970 | 332.32 | 400 | 75.6 | 4.5 |
| 500S59B | 1746 | 40 | 970 | 255.8 | 315 | 74 | 4.5 |
| 500S35 | 2020 | 35 | 970 | 218.2 | 280 | 83.6 | 4.8 |
| 500S35A | 1746 | 27 | 970 | 150.6 | 220 | 75.6 | 4.8 |
| 500S22 | 2020 | 22 | 970 | 143.6 | 185 | 74 | 5.2 |
| 500S22A | 1746 | 17 | 970 | 100.6 | 132 | 88.2 | 5.2 |
| 500S13 | 2020 | 13 | 970 | 85.7 | 110 | 85.2 | 5.7 |
| 600S22 | 3170 | 22 | 970 | 215.8 | 250 | 84.2 | 7 |
| 600S22A | 2860 | 18 | 970 | 161.1 | 185 | 80.3 | 7 |
| 600S32 | 3170 | 32 | 970 | 310.4 | 355 | 83.4 | 7 |
| 600S32A | 2850 | 26 | 970 | 229 | 280 | 88 | 7 |
| 600S47 | 3170 | 47 | 970 | 456 | 560 | 87 | 6.5 |
| 600S47A | 2920 | 40 | 970 | 361 | 450 | 89 | 6.5 |
| 600S75 | 3170 | 75 | 970 | 736 | 900 | 88 | 6 |
| 600S75A | 2920 | 65 | 970 | 600.2 | 710 | 89 | 6 |
| 600S75B | 3170 | 55 | 970 | 477.5 | 560 | 88 | 6 |
| 600S100 | 2950 | 100 | 970 | 1015.6 | 1250 | 87 | 6 |
| 600S100A | 2710 | 90 | 970 | 875.4 | 1120 | 85 | 6 |
| 600S100B | 3170 | 80 | 970 | 751.9 | 900 | 85 | 6 |
| 800S22 | 3000 | 22 | 730 | 370.2 | 450 | 84 | 7 |
| 800S22 | 2830 | 14 | 585 | 190.6 | 250 | 82 | 5 |
| 800S22A | 5500 | 17 | 730 | 254.1 | 315 | 89 | 7 |
| 800S22A | 4400 | 11 | 585 | 133.3 | 185 | 88 | 5 |
| 800S32 | 4830 | 32 | 730 | 538.5 | 630 | 87 | 74.5 |
| 800S32 | 3870 | 20 | 585 | 272.3 | 315 | 89 | 7 |
| 800S32A | 5500 | 26 | 730 | 389 | 450 | 88 | 4.5 |
| 800S32A | 3960 | 17 | 585 | 210.7 | 250 | 88 | 6.5 |
| 800S47 | 5500 | 47 | 730 | 782.2 | 1000 | 87 | 4.2 |
| 800S47 | 4400 | 30 | 585 | 403.9 | 450 | 90 | 6.5 |
| 800S47A | 5070 | 40 | 730 | 621 | 710 | 89 | 4.2 |
| 800S47A | 4060 | 25 | 585 | 314.1 | 355 | 89 | 6 |
| 800S76 | 5500 | 76 | 730 | 1293.6 | 1600 | 88 | 4.2 |
| 800S76 | 4400 | 49 | 585 | 674.9 | 800 | 88 | 6 |
| 800S76A | 5080 | 65 | 730 | 1034 | 1250 | 87 | 6 |
| 800S76A | 4070 | 42 | 585 | 541 | 630 | 86 | 4.2 |
| 800S76B | 4680 | 55 | 730 | 824.7 | 1000 | 85 | 6 |
| 800S76B | 3750 | 35 | 585 | 425.5 | 500 | 84 | 4 |
S、SH型單級雙吸泵故障與排除：
故障 |
原因 |
消除方法 |
一、泵不吸水，壓力表及真空表的指針劇烈跳動。 |
1.注入的水不夠； 2.管路或儀表漏氣。 |
1.再往泵內注水； 2.擰緊堵塞漏氣處。 |
二、泵不吸水，真空表顯示高度 真空。 |
1、底閥沒打開或已淤塞； 2、吸水管路的阻力太大； 3、吸水高度太高。 |
1、校正或更換底閥； 2、清洗或更換吸水管路； 3、降低吸水高度。 |
三、泵不出水壓力表顯示有壓力。 |
1、出水管路阻力太大； 2、旋轉方向不對； 3、葉輪堵塞； 4、轉速不夠。 |
1、檢査或縮短出水管路； 2、糾正電動機的旋轉方向； 3、清洗葉輪； 4、提高轉速。 |
四、流量不足或揚程太低。 |
1、葉輪或逬出水管路阻塞； 2、雙吸密封環磨損過多，或葉輪損壞； 3、轉速低于規定值。 |
1、清洗葉輪或管路； 2、更換損壞的另件； 3、調正至額定轉速。 |
五、泵消耗的功率過大。 |
1、填料壓得太緊； 2、葉輪與雙吸密封壞磨擦； 3、流量過大。 |
1、擰松填料壓蓋； 2、檢查原因，消除機械磨擦； 3、調節出水閘閥，使之在規定的范圍內運轉。 |
六、泵內部聲音反常，泵不上水。 |
1、吸水管阻力過大； 2、吸水高度過高： 3、吸水處有空氣吸入； 4、所吸送液體溫度過高； 5、流量過大而發生汽蝕現象。 |
1、清理吸水管及底閥； 2、降低吸水高度； 3、檢杳底閥；降低吸水高度， 堵塞漏氣處； 5、降低液體溫度；調節出水閘閥，使之在規定的性能范圍內運轉。 |
七、泵不正常振動。 |
1、泵發生汽蝕； 2．葉輪不平衝； 3、泵軸與電動機軸不同心； 4、底腳螺釘松動。 |
1、調節出水閘閥，使之在規定的性能范圍內運轉； 2、葉輪校正靜平衡： 3、校正泵軸與電動機軸的同軸度； 4、擰緊底腳螺釘。 |
八、軸承過熱。 |
1、軸承內沒有油； 2、泵軸與電機軸不在同一中心線上。 |
1、檢査并溝洗軸承體，加潤滑油； 2．校正兩軸的同軸度使在同一中心線上。 |
