當前位置：首頁 >> 油泵
>> 離心油泵 >> IY型單級單吸離心油泵 更新時間 2024-12-22 0:04:43
離心油泵
| IY型單級單吸離心油泵 |
 |
產品名稱： | IY型單級單吸離心油泵 | |||||
| 型號： | IY型 | ||||||
| 流量： | 7.5-12.5m3/h | ||||||
| 揚程： | 4-34m | ||||||
| 功率： | 0.55-3KW | ||||||
|
|||||||
| 您正在瀏覽：【IY型單級單吸離心油泵】 | |||||||
IY型單級單吸離心油泵詳細介紹
IY型單級單吸離心油泵產品概述：
IY型單級單吸離心油泵，適用于輸送不含固體顆粒的石油產品，被輸送介質的溫度在-20℃~+150℃之間，泵的最高工作壓力布大于1.6MPa，吸入口壓力不大于0.8MPa，主要用于油田、煉廠、石油化學工業。

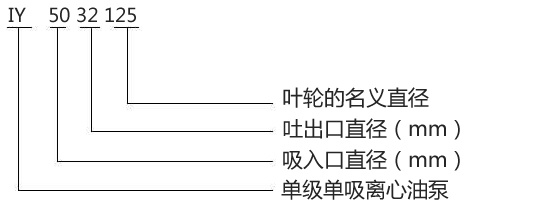

IY型單級單吸離心油泵型號說明：
IY型單級單吸離心油泵結構型式：
泵為臥式安裝，水平軸向吸入，吐出口方向分為R、L、T三種，從吸入端看，吐出口分別朝右、朝左、朝上，泵為懸架式結構，檢修時不需拆卸進、出口管路，即可退出轉子部件進行檢修。軸封采用軟填料密封。軸承為單列向心球軸承，采用潤滑油潤滑。旋轉方向，從電機端看，泵為順時針?lè)较蛐D(zhuǎn)。
IY型單級單吸離心油泵結構特點：
1、IY型單級單吸離心油泵的主要零件有泵體、葉輪、泵蓋、懸架部件，機械密封部件、軸等。
2、該系列單級泵為后開門結構，其優點是轉子部件檢修或更換無須拆卸管道，轉子部件由懸架支撐哲(請參考IY泵結構圖)。
2、該系列單級泵為后開門結構，其優點是轉子部件檢修或更換無須拆卸管道，轉子部件由懸架支撐哲(請參考IY泵結構圖)。
3、泵軸向力的平衡，軸向力較大的泵，葉輪設有平衡孔，其余軸向力由軸承承受。
4、軸封形式采用不平衡單端面機械密封，軸封室外設有水冷卻套，可以通過泵側面1/4管接口接通外來冷水，對軸封進行冷卻。
5、傳動方式，泵的傳動是通過聯軸器與電機直聯。從傳動方向看，泵為順時針旋轉。
6、主要零件材質：過流部件材質一般為普通灰鑄鐵。
7、成套范圍：成套供應泵、電動機、公用底座、聯軸器等訂貨時請注明主要零件材質，若對泵、電機有特殊要求，可與本公司協商有關技術要求。
1、IY型單級單吸離心油泵是根據國際標準ISO2858所規定的性能和尺寸設計的。泵主要由泵體、泵蓋、葉輪、軸、密封部件和懸架部件等組成；
2、IY型單級單吸離心油泵的結構采取后開門的結構形式，即泵體與泵蓋的分界在葉輪的背面，泵體和泵蓋構成泵的工作室；葉輪、軸和滾動軸承等為泵的轉子；
3、懸架和軸承部件支承泵的轉子。為了平衡泵的軸向力，大多數葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔。但有些泵的軸向力不大，葉輪背面不必設密封環和平衡孔；
3、懸架和軸承部件支承泵的轉子。為了平衡泵的軸向力，大多數葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔。但有些泵的軸向力不大，葉輪背面不必設密封環和平衡孔；
4、軸承采用兩個向心球軸承（IR泵為一個向心球軸承，兩個向心推力球軸承）裝在懸架內，支承泵軸，承受泵的徑向力和軸向力。軸封采用填料密封或機械密封，在軸封處裝有軸套以保護軸；

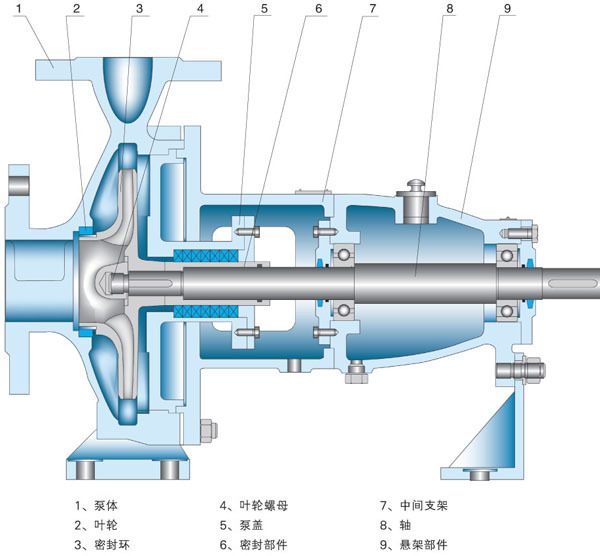

IY型單級單吸離心油泵外形結構圖：

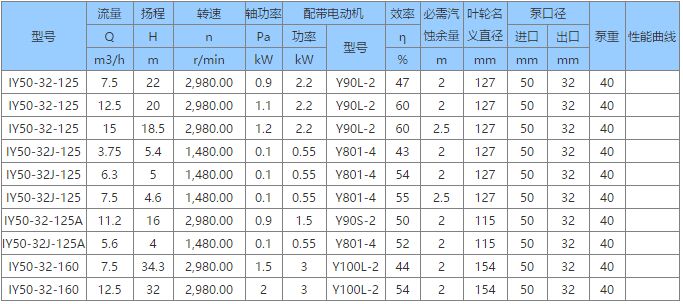

IY型單級單吸離心油泵性能參數表：
IY型單級單吸離心油泵使用說明：
1、操作注意事項：
A、泵只允許在規定的參數范圍內運轉；
B、泵不允許在吐出閥門關閉或關到很小開度下運轉。否則導致泵發熱，降低壽命。如果泵是安裝在一個并聯系統中，每臺泵都要在特定的參數下運行以保障泵的流量；
C、泵不能關閉吸入口閥門運行。否則使泵發生干轉，導致泵零件損壞；
D、泵輸送介質不能含有空氣或者氣體，否則會使泵的流量和揚程不可能準確的測出，同時會產生研磨損壞零件。
2、泵啟動前檢查：
A、啟動泵前，應先盤動轉子，檢查轉子是否靈活；
B、檢查全部螺栓、管路引線的聯接是否緊固和泵周圍的安全情況；
C、檢查全部?jī)x表、閥門及儀器是否正常
D、檢查油環位置、油位計的油位是否正常；
E、檢查電動機的轉向是否與泵的轉向一致。
3、泵的啟動：
A、打開泵的吸入閥和水封水管路的閥；
B、關閉泵的出口閘閥、壓力表旋塞；用輸送的液體或抽真空系統排除吸入管和泵體內空氣；泵內無液體時不允許啟動，否則會損壞零件。
C、啟動電機，待泵運轉正常后，打開壓力表旋塞，慢慢開啟泵出口閘閥，觀察壓力表和開關的指示，按出口壓力表讀數控制泵給定的揚程。
4、泵的運行：
A、本型泵靠?jī)?nèi)平衡機構平衡軸向力，平衡裝置有平衡液體流出，平衡液體由平衡水管接至吸入段或在平衡室外設置一短管，平衡液體經短管流向泵外，為保證泵正常運行，平衡水管絕對不允許堵塞；
B、本型泵滾動軸承均無冷卻裝置，軸承溫升變化反應了泵的裝配質量，軸承溫升不得高于環境溫度35攝氏度，最高溫度不應高于75攝氏度；
C、本型泵轉子在運行中存在一定的軸向游動，應保證電機和水泵兩聯軸器端面間的間隙值；
D、泵在運行期間每隔一定的時間應檢查儀表、泵的轉速和葉輪、密封環、導葉套、平衡盤、軸套的磨損情況，磨損量過大時應及時更換。此外，監測泵的流量、揚程、溫度及潤滑情況；泵在發生故障時，應停泵，且參考故障排除表進行維修。
5、泵的停車：
停車前應先關壓力表旋塞，慢慢關閉出口閘閥，待出口閥門關閉完畢后再停電機，當泵停穩后在關閉泵的吸入閥。
6、泵的維修：
為了保持泵高效穩定的工作狀態，泵必須經常維修，維修的項目和每次維修的間隔時間取決泵的工作條件和泵的運行狀況。定期檢查泵的性能（如流揚程、振動等）而且要做記錄，按這些記錄數據去分析泵是否正常工作，是否需要維修或者確定要修的哪一部位。在一般條件下，如果堅持精密的測試記錄定期的總結記錄，那么，每隔幾個月就可以得到泵是否需要維修的可靠資料。除在規定時間對泵監測外，下面的維護是經常的；
A、檢查泵底座、泵、電機是否緊固，如果松動會引起泵的振動；
B、檢查儀表、引線的狀況，檢查管路是否泄露或松動，或其他形式的損壞。如果需要應立即檢修；
C、填料壓蓋不能壓的過緊，否則會影響填料壽命；
D、軸承潤滑油每工作1000小時更換一次。
